芯片:OM6621EM

芯片简介:OM6621EM是一款专为蓝牙低功耗和专有2.4GHz应用设计的功耗优化真系统级芯片(SOC)解决方案。该芯片集成了高性能低功耗射频收发器、蓝牙基带模块及丰富的外设I/O扩展功能,同时搭载电源管理单元(PMU)实现高效能供电管理。产品主要应用于2.4GHz蓝牙低功耗系统、专有2.4GHz系统、人机交互设备(键盘、鼠标、遥控器)、运动休闲器材、手机配件及消费电子产品领域。该芯片支持蓝牙5.1标准,兼容所有蓝牙4.2标准功能,集成了最高64MHz的高性能微控制器单元(MCU)、直接存储器访问(DMA)、串行外设接口(GPIO)、串行外设接口(SPI)、UART、定时器、看门狗模块,支持32MHz外部晶体振荡器,并集成多用途12位模数转换器(ADC)。芯片内置40K SRAM和256位微控制器单元(EFUSE),支持用户自定义的集成开发环境(IDE)系统级芯片(SFLASH)开发及固件(JTAG)升级功能。

特征参数:

射频收发器

•1Mbps速率下灵敏度-97dBm GFSK

•2Mbps速率下灵敏度-94dBm GFSK

•发射功率-20至+7dBm

•自动增益控制(AGC)

•1dB分辨率的噪声系数(RSSI)

处理器

•ARM®Cortex™-M4架构,最高主频64MHz

•、

存储器

•EFUSE:256位

•SRAM:40KB

•串行闪存:4MB

•I-Cache RAM:4KB

时钟

•32MHz晶体振荡器、32MHz RC振荡器、32kHz RC振荡器

链路控制器

•支持蓝牙5.1低能耗物理层(BT 5.1 LE PHY)的链路控制器

•专有2.4GHz链路控制器

电源管理

•单电源电压:1.8V~3.6V4.9mA峰值电流(接收端)

•4.9mA峰值电流(发射端,0dBm)

•休眠模式下2.9μA功耗(支持40K RAM保留,32KHz RC)

•集成DCDC降压转换器

软件支持

•符合蓝牙低功耗技术(BLE)5.1标准

•支持数据速率:1Mbps、2Mbps

•支持网状网络

•应用示例与配置文件

•支持OTA协议

•SWD接口

外围设备

•最多23个通用I/O引脚

•4个DMA接口

•2个UART接口

•1个I2S接口

•1个I2C接口

•QSPI闪存控制器

•2个32位高级定时器

•1个16位PWM定时器

•看门狗

•8通道单端12位模数转换器(最高采样率500Ksps,精度与采样率可配置)

•音频模数转换器

••16位模数转换器

••支持PDM、IIS协议

••信噪比93dB(A加权)

•1个数字麦克风(DMIC)

•1个模拟麦克风(AMIC)

•嵌入式红外收发器

安全防护

•蓝牙模块内置AES硬件加密

••支持AES-128密钥

••支持多种加密模式

•硬件随机数生成器

包装规格与工作环境

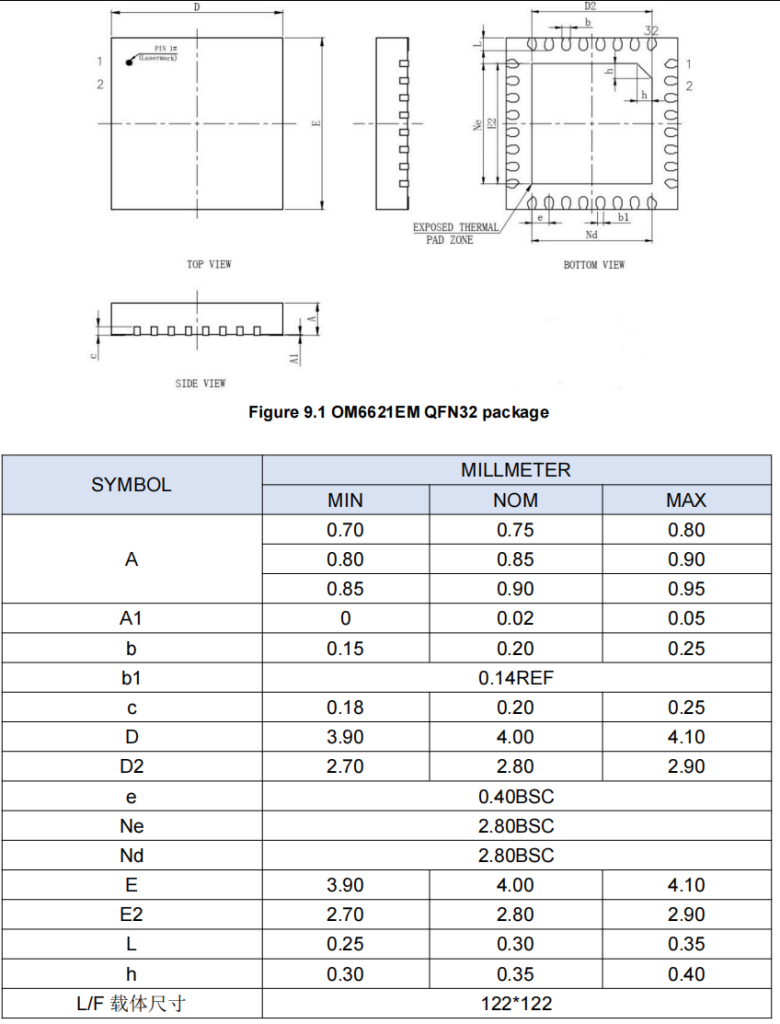

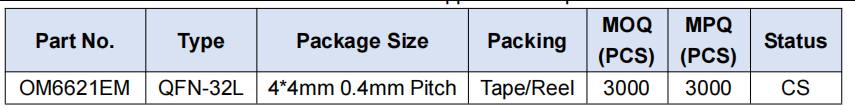

•OM6621EM:32引脚4×4mm QFN32封装

•工作温度范围:-40℃~+85℃
