1.1、产品简介
ET517 是一款实现在 13.56MHz 下非接触通讯的高性能多协议收发器芯片。主要应用于读卡机具市场，如金融 POS 机具等。
ET517 根据金融市场 EMVCo PCD EMV 的检测要求，进行了针对性改进，以帮助客户产品满足过检要求。
1.2、产品特点
支持 ISO/IEC 14443 TyepA 读/写模式，支持通讯速率 106KBps、212KBps、424KBps、848KBps
支持 ISO/IEC 14443 TyepB 读/写模式，支持通讯速率 106KBps、212KBps、424KBps、848KBps
支持 ISO 15693 卡读写器模式 支持通讯速率 26KBps、52KBps
支持 ISO 18000-3M3 卡读写器模式 支持通讯速率 53KBps、106KBps
支持 TAG、ISO-18092
支持 UART 接口，最高速率 1228.8KBit/S，内置 256 Bytes FIFO，用于数据收发缓冲
支持引脚硬复位和寄存器软复位功能
支持多种低功耗模式
支持 Power Down 模式
支持 LPCD（Low Power Card Detection）模式
支持 EMVCo3.1 PCD 数字过检辅助功能
支持 27.12MHz 晶体振荡器
内置带自动调教功能的 RC16K、RC27M 振荡器，用于 LPCD 功能
支持可编程 I/0 管脚
支持双端全差分/单端接收方式
支持 Sigout/Sigin 接口,支持 SWP 接口
可编程 I/O 管脚
1.3、结构框图

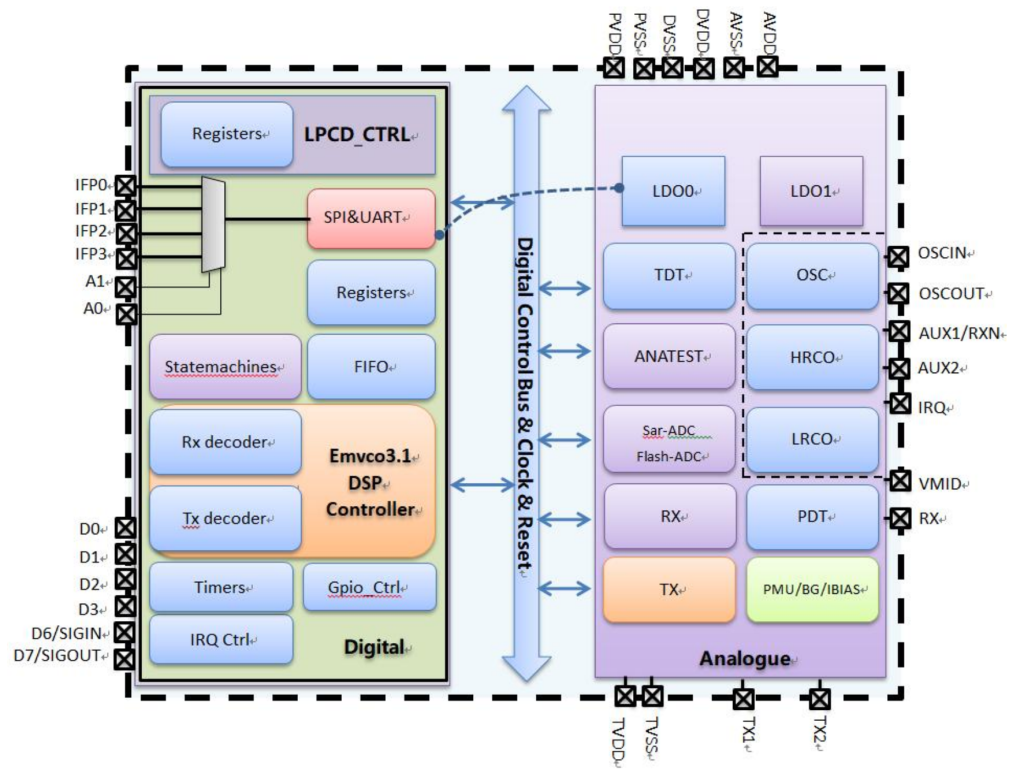

图 1-1 ET517 结构框图
1.4、封装引脚

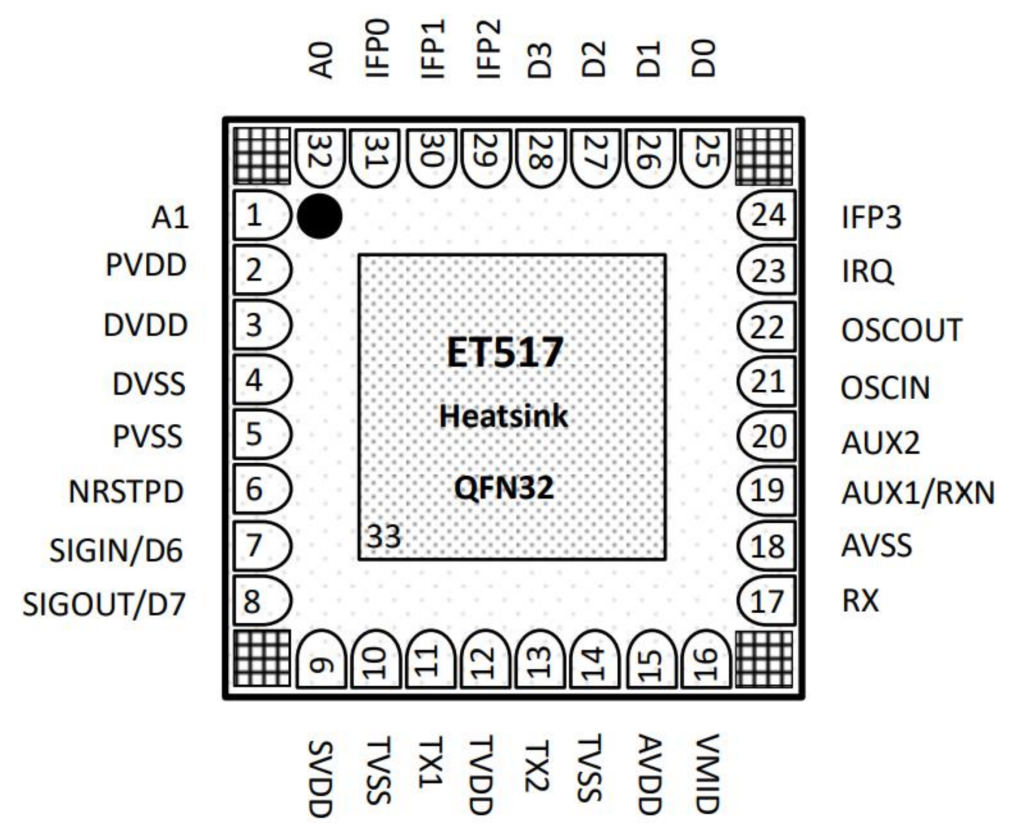

图 1-2 ET517 芯片封装引脚图（TOP VIEW）
